网光伏电站性能检测与质量评估方案

一、并网光伏电站验收标准

《CQC CNCA/CTS0016-2015并网光伏电站性能检测与质量评估技术规范》（下文简称“规范”）规定了并网光伏电站性能检测和质量评估相关的定义、技术要求、试验方法和判定原则。本标准适用于并网型光伏电站，分布式光伏系统、包括与建筑结合的光伏发电系统可参照执行。IV曲线测试仪说明书

光伏组件IV曲线测试仪

二、第三方检测机构可开展的检测业务

对于光伏电站第三方检测机构或者运维服务公司等，一般会参考“规范”第九章节 光伏电站性能测试内容进行测试。参考众多光伏检测机构的主要检测项目，在光伏电站现场可开展的检测项目包括：红外摄像（热斑检查），污渍遮挡损失，光伏组件性能衰降，光伏组串温升损失，光伏组件/组串的串并联失配损失，EL测试，光伏方阵相互遮挡损失，直流线损，交流线损，光伏方阵绝缘测试，接地连续性测试，逆变器效率，并网点电能质量。对于诸如逆变器MPPT效率，变压器效率，并网性能测试（孤岛保护、有功/无功功率控制能力、低电压穿越以及电压/频率适应能力验证）等测试内容，由于更多涉及的是并网环节，或在现场无法开展的项目。

太阳能光伏组件测试仪原理

三、核心检测设备——光伏组件IV曲线测试仪

1、技术要求：太阳能光伏组件测试仪原理

IV曲线测试仪是光伏电站性能检测的核心设备之一，在“规范”的第九章节对光伏电站性能测试的规定中，9.2 光伏组件红外（IR）扫描检查、9.3 光伏系统污渍和灰尘遮挡损失、9.4 光伏阵列温升损失、9.5 光伏组件功率衰降、9.7 光伏系统串并联失配损失（包括9.7.2~9.7.5四个子章节）等5个大项目都需要用到IV曲线测试，进行光伏组件性能测试。

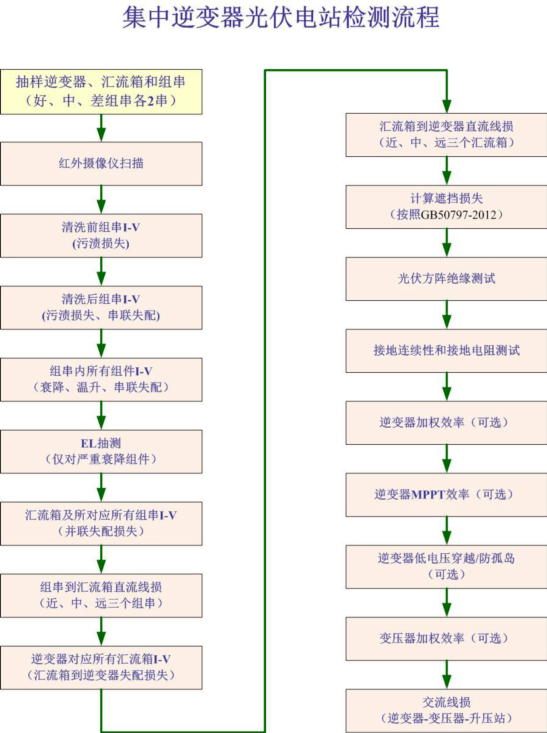

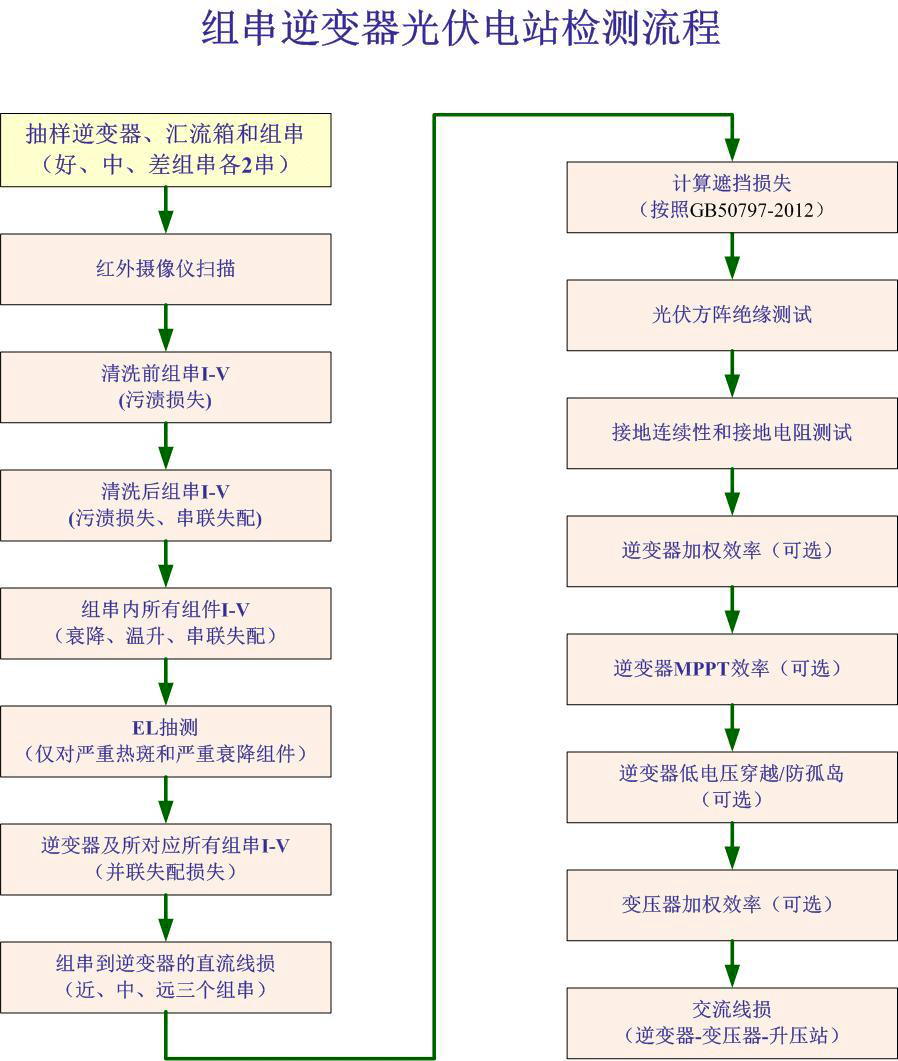

    在“规范”的附录一中，规定了集中逆变器光伏电站检测流程和组串逆变器光伏电站检测流程，其中一大半的测试内容都是IV曲线测试。加上现场测试条件往往比较困难和复杂，组件之间还有串联失配或组串并联适配等问题，因此需考虑采购精度、稳定性和测试重复性好，测试量程范围广（同时满足1500V，20A），品质过硬的IV曲线测试仪。

光伏组件IV曲线测试仪

2、推荐设备：IV曲线测试仪说明书

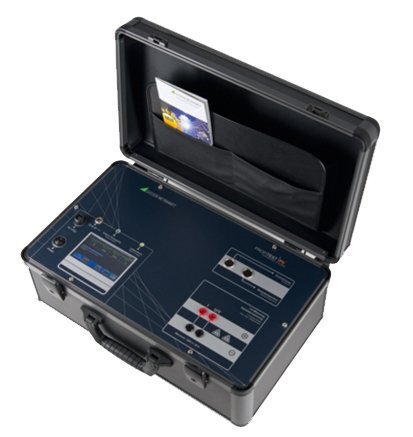

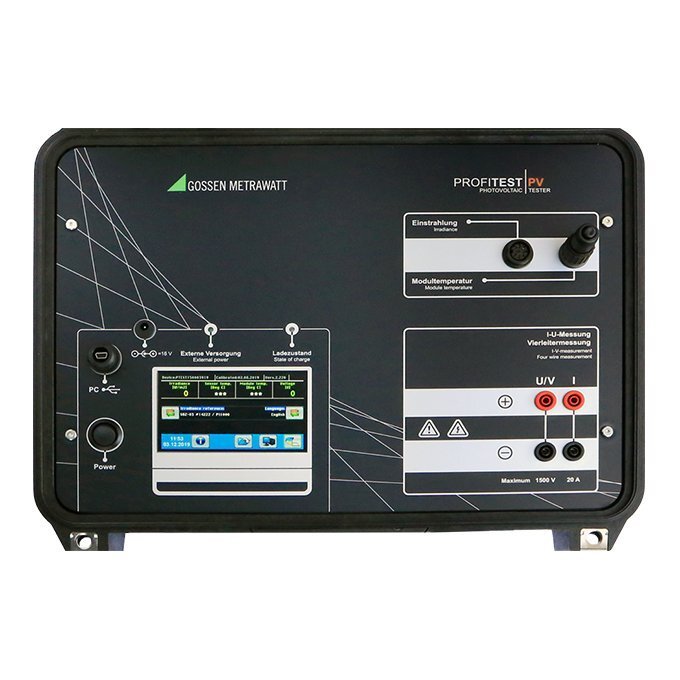

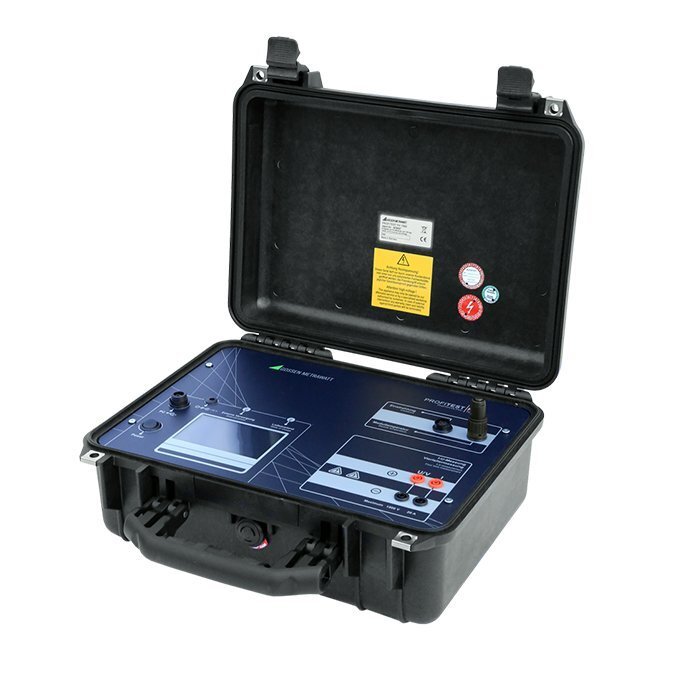

推荐品牌：德国GMC-I

推荐型号：PROFITEST PV1500

? *开路电压高达1500V，短路电流高达20A

? *大功率容性负载使得测试时间极短0.02-2s，确保高精度结果

? 软件内置3万多组件信息无需现场输入，节省时间

? 坚固的塑料外壳, 防水, 防震, 防尘 (IP67)

? 彩色触屏操作系统，32位工业级PC

? 闪存数据存储 512MB (足以进行1000次以上测量)

? 采样率极大值：100kHz, 分辨率12位

? 4线法测量, 避免了电压测量中的系统误差

? 适合阳光下测量的彩色TFT 显示屏, 带 LED 背光

? 电压供应锂离子电池 11.25 V/8.8 Ah/99.6 Wh (连续运行约 8 h )

? 测量周期：单次测量 0.02秒 (100 组测量值)

? 辐照度参考传感器集成 pt1000 温度传感器

四、附录：
