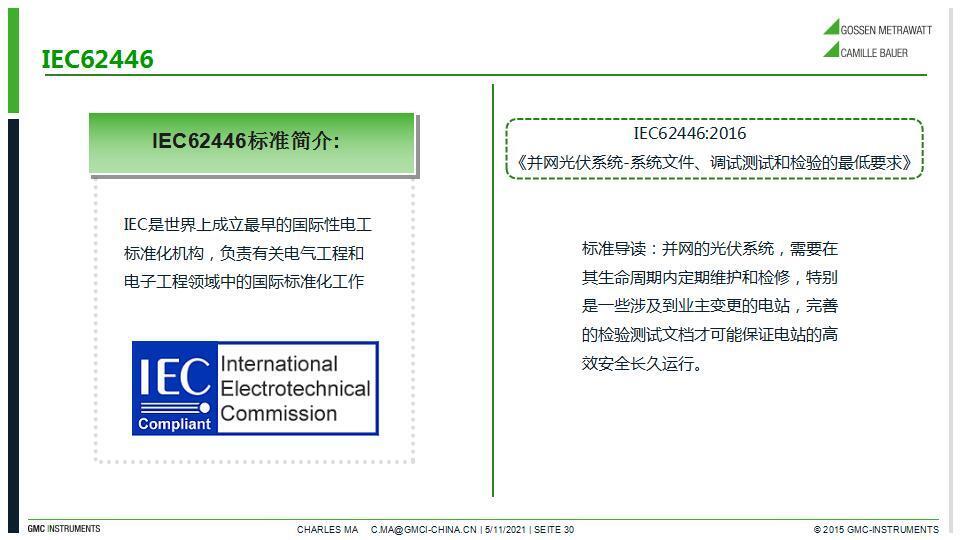

    IEC62446-1:2018标准简介:IEC是世界上成立Z早的国际性电工标准化机构，负责有关电气工程和电子工程领域中的国际标准化工作。

    IEC62446-1:2018《并网光伏系统-系统文件、检查和测试技术规范》标准导读：并网的光伏测试系统，需要在其生命周期内定期维护和检修，特别是一些涉及到业主变更的电站，完善的检验测试文档才可能保证电站的高效安全长久运行。

IEC62446-1:2018光伏系统测试要求：

    第1类测试-Z低要求-应当应用到所有系统的一组标准的测试。

    Z低限度的测试，并且不管系统规模、类型、位置或复杂度都可应用到所有系统。一般地，应当在先于DC测试之前完成AC测试。

    第2类测试-假设已经采取过所有第1类测试的扩展的测试序列。

    测试方案包括额外测试，适用于中型和大型光伏系统。在开始额外的第2类试验之前，所有第1类试验都应进行并通过

    附加测试-在一些情况下可执行的其他测试。

    这些测试可能由于来自客户的特定请求而被执行，或者当其他测试或者操作异常表明尚未由标准测试识别的问题时作为检测故障的手段而被执行。

    第1类测试：?；ば越拥睾偷鹊缥涣拥继宓牧?；极性测试；光伏串汇流箱测试；组串开路电压测试；组串电流测试（短路电流或工作电流）

    功能测试；光伏阵列绝缘电阻测试。

    IEC62446-1:2018测试程序?；ば越拥睾偷鹊缥涣拥继宓牧裕?、设备正负极短接；2、长按Null键；3、听到哔哔声后面板-显示0.00Ω

    开始测试：1、红黑表笔按照图示连接按下Rpe；2、如需长时间测量长按Rpe键；3、两个表笔之间的电阻值即可显示；4、接地连续性测试结果应不大于0.5Ω。

    IEC62446-1:2018测试程序极性测量：1、如图连接红黑表笔到组件或组串正负极；2、仪器自动检测电压值，并在电压值前显示+或者-。

    IEC62446-1的描述:为了安全和防止连接设备损坏，在其他测试之前并且在开关闭合或串过电流?；?/a>器被插入之前进行极性检查是极为重要的。如果在先前连接的系统上进行检查并且发现一个串的相反极性，则重要的是检查?？楹团月范苁欠裼捎诟么砦蠖斐伤鸹怠?/span>

    IEC62446-1:2018测试程序光伏串汇流箱测试：在光伏串组合箱内以反极性连接的单个串有时可能容易错过，汇流箱测试的目的是确保在汇流箱处互连的所有串正确连接。尽管可以用数字万用表进行极性测试，但是当检查大量电路时，“-”符号的出现可以相对容易忽略，建议用电压法来替代万用表极性测试。

    光伏汇流箱测试程序如下：应在首次插入任何串式保险丝/连接器之前执行，选择PV150/200电压档，应为系统电压的2倍，闭合负极所有保险，共享负极母线为参考点，不要插入任何正保险丝/连接器，测量D一个串从正到负的开路电压，并确保它是一个预期值。

    光伏串汇流箱测试：电压测量法如下-测量D一串和第二串正极电压，正常应该接近零，可接受15V以下偏差，继续对后续串进行测量，使用D一个正电路作为仪表公共连接点，如果存在反极性条件，则该条件将非常明显，测得的电压将是系统电压的两倍。

    IEC62446-1:2018测试程序光伏串-开路电压测量：在第1类测试序列内的开路电压（Voc）测量的目的是检查组串是否正确地布线，是否存在连接组件数量错误等情况，特别是在较大系统上，开路电压测试将快速识别这样的故障，显著小于预期值的电压可表示一个或多个组件以错误的极性连接，一个或多个短路旁路二极管或由于绝缘不良、线槽或汇流箱积水而导致的故障。高电压读数通常是接线错误的结果。测试结果5％以内偏差是正常，如果超过5%可以用红外热像测试验证是否旁路二极管短路，注意：应在闭合任何开关或安装电流?；ぷ爸弥巴瓿纱瞬馐?。

    IEC62446-1:2018测试程序光伏串-开路电压测量：1、待辐照度稳定后（小于5w/㎡波动），选择PV150/200Mode1模式；2.按照如图进行接线可以使用MC4转探针鳄鱼夹，连接到组串正负极进行测试；3.按Auto键执行测试；4、得到开路电压数值（同时极性、短路电流）。

    IEC62446-1:2018光伏串-开路电压测量结果评估：对比方法有四种；和厂家组件的规格参数对比或和考虑了组件类型，数量，组件温度因素的光伏组件模型对比（建议用IV曲线测试仪或专用开路电压短路电流测试仪测试后推算STC状态下的开路电压值和厂家出厂STC数据对比）；测量已知良好的一个光伏组件开路电压做为参考，在同等环境条件下推算组串开路电压预期结果并和实际测试值对比；在完全相同组串并联系统和稳定辐照环境条件下，可以组串和组串直接对比；在完全相同组串并联系统和不稳定辐照环境条件下，可用多个仪表测量开路电压，其中一个做为基准，其它测量值和其对比。

    IEC62446-1:2018光伏测试标准测试程序光伏串–电流测量：

    光伏串电流测量测试的目的是确保系统的正常运行，并验证在光伏阵列布线中没有重大问题，这些测试不作为组件/阵列性能的测量。

    短路测试或正常运转时测试均可，可能的情况，优选短路测量，因为它将排除来自逆变器的任何影响

    测试结果应在10%偏差以内,大于10%可能跟光照，遮挡，组件损坏，安装故障有关。

    注意：I-V曲线测试也与变频器无关，并提供了进行此测试的良好替代方法

    IEC62446-1:2018光伏串-电流测量结果评估：通过厂家提供的在测试时辐照度条件下的功率曲线对比或者通过厂家组件在STC状态下的短路电流推算当前状态下的短路电流，偏差不超过10%（建议用IV曲线测试仪或专用开路电压短路电流测试仪测试后推算STC状态下的短路电流值和厂家出厂STC数据对比）

    对于同类型组件在辐照度稳定时可以相互对比偏差不大于10%，在辐照度不稳定情况下可以延迟测试或通过多个仪表测量短路，其中一个做为基准，其它测量值和其对比。

    IEC62446-1:2018测试程序光伏串–电流测量：光伏串-短路电流测试；首先确保所有开关设备和断开装置都打开，并且所有光伏串彼此隔离，辐照度稳定（5w/㎡内波动）后进行短路测试。

    短路方法有三种：a.使用具有短路电流测量功能的测试仪器（例如专用光伏测试仪PV150/200，如右图接线，短路和测量一起完成）；b.临时连接到已经存在于所述串电路中的负载断路开关装置中的短路电缆；c.使用“短路开关测试箱”。

    IEC62446-1:2018测试程序光伏串–光伏串–正常运行电流测试：在系统开启并处于正常操作模式（逆变器Z大功率点跟踪）的情况下，应使用放置在串电缆周围的适当夹式电流表测量来自每个光伏串的电流；对于具有多个相同串的系统，并且在存在稳定的辐照度条件的情况下，应当比较各个串中的电流的测量。

    IEC62446-1:2018测试程序光伏串–电流测量：辐照度不稳定的测试方法测试可被延迟?？梢允褂枚喔鲆潜斫胁馐?，其中一个仪表在参考串上，可以使用辐照度计读数来校正短路电流读数，可以使用专门的光伏测试仪（具有辐照度测量），可以执行I-V曲线测试。备注：PV200套装满足辐照度不稳定下的各种测试方案。

    IEC62446-1:2018测试程序功能测试：

    汇流箱，开关柜和其他控制设备的功能应进行试验，包括但不限于显示，控制，通讯，开关机等功能，确保正确的安装，连接及运行。

    光伏系统中所有逆变器应进行测试，以确保正常工作。测试程序应如变频器制造商定义。

    IEC62446-1:2018测试程序光伏阵列绝缘电阻测试：执行此测试存在潜在的电击危险，因此，在开始任何工作之前完全理解该过程，应遵循以下基本安全措施

    限制对测试区域的非授权进入

    进行绝缘测试时，请勿触摸任何并采取措施防

    止任何其他人触摸任何金属部件

    进行绝缘测试时，请勿触摸任何并采取措施防

    止任何其他人触摸组件背板，组件层压板及连接端子

    在绝缘测试设备使用时，测试区域都有电压，该设备应具有自动自放电能力。

    在测试期间，应穿戴合适的个人防护服/设备。

    IEC62446-1:2018测试程序光伏阵列绝缘电阻测试方法：

    测试方法1-在阵列负极和地之间进行测试，然后在阵列正极和地之间进行测试。

    测试方法2–在接地与短路阵列正负极之间进行测试。

    备注：

    1、在结构/框架接地的情况下，接地连接可以是任何合适的接地连接或阵列框架

    2、对于阵列框架未接地的系统，调试工程师可以进行两个测试：i）在阵列电缆和地之间ii）以及在阵列电缆和框架之间。

    3、对于没有可接触导电部件的阵列（例如，光伏屋面瓦），测试应在阵列电缆和建筑物地面之间。

    IEC62446-1:2018测试程序光伏阵列绝缘电阻测试流程：开始测试之前，限制非授权人员进入，将光伏阵列与逆变器隔离，断开可影响接线盒或组合箱中绝缘测量的任何设备（例如过压?；ぷ爸茫?。

    IEC62446-1:2018测试程序光伏阵列绝缘电阻测试：绝缘电阻–高于10kWp的光伏阵列,应该遵循下列两种方法：方法A对以下进行绝缘电阻测试：单个组串；或组合串；方法B：做为方法A的代替方法，允许测试整个阵列（或子阵列）的方案，如果低于要求的绝缘值，再尝试方法A寻找问题点。

    IEC62446-1:2018测试程序组串I-V曲线测量：组串I-V曲线测量可获得如下信息：开路电压Voc、短路电流Isc；Vmpp、Impp、Z大功率Pmax；方阵性能的测量值；组件/组串填充系数；识别组件/阵列缺陷或遮光问题；备注：I-V曲线测试仪可同时转换为STC状态下的功率值，用于和铭牌标称值进行对比。

    IEC62446-1:2018测试程序组串I-V曲线测量步骤：确保待测组串和逆变器断开，被测试组串应该隔离并连接到I-V曲线测试设备，根据被测试组件的特性、类型和数量对测试仪器进行设置。

    与I-V曲线测试仪相关的辐照度计应安装成与阵列平面匹配，并对其进行检查以确保其不受任何局部遮光或反射光的影响，在使用参考电池装置的情况下，应对其进行检查，以确保其与被测阵列具有相同的电池技术，或者针对技术上的差异进行适当的修正，测试结果转换为STC状态下的功率值。

    IEC62446-1:2018测试程序红外测量：该测试主要着眼于阵列中的异常温度变化，通常这些异常的温度变化是各种故障造成：

    IR测试结果–组件热斑：通常组件温度应相对均匀，无明显温差区域，但组件在接线盒周围更热，因为热量不会被传导到周围环境，另外组件在边缘、标签、周边和支撑处看到温度梯度也是正常的。

    IR测试结果-旁路二极管：如果任何旁路二极管是热的（打开的），检查寻找明显的原因，例如由于二极管?；さ淖榧系恼诘不蛩槠Ｈ绻挥忻飨缘脑?，可以怀疑是一个坏的组件。

    IR测试结果-电缆连接：组件之间的电线连接不应显著高于电线本身。如果连接更热，请检查连接是否松动或被腐蚀。

    IEC62446-1:2018版标准小结：IEC62446-1:2018版标准主要分两部分：系统文档要求和验证要求

    与2016版相比，系统文档要求基本没有变化，对验证要求中测试细节做了优化，例如对于测试结果的比对做了详细说明并给出限值，增加1000v以上组件的绝缘电阻测试。

    保留了2016版的附录D，对于I-V曲线畸变的原因的判读，有很高的参考意义

    国内针对IEC62446.1-2018版推出团体标准T/CPIA0010，在IEC原版基础上根据国情做了内容上大幅度的增加，删减，变更，可参考。
