光伏逆變器效率測試儀LMG600設置菜單不同測量點的通道邏輯組合。

光伏逆變器效率測試儀LMG641系列功率分析儀相比國際同類產品具有如下D有優勢：

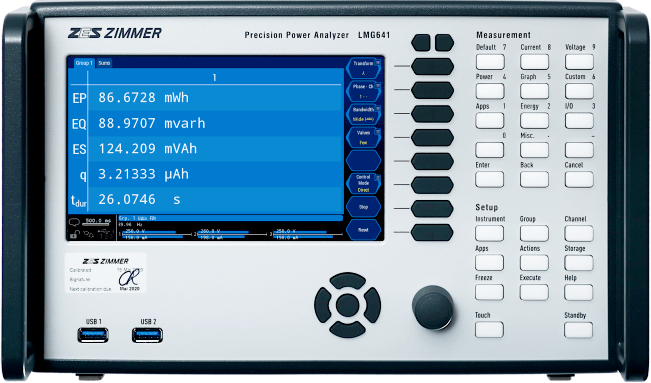

高精度、多通道功率分析儀 LMG641

1、

光伏逆變器效率測試儀LMG多出250V，400V兩個測量量程，更容易用于各種測試場合。

高精度，雙路徑，CAN通信，可實現濾波頻率30Hz---14KHz無極調節；

NO.2

高安全等級W一同時滿足CATIV600V和CATIII1000V標準的功率分析儀；

NO.3

可實現連續錄波功能，提供Z高1.2M/s的錄波速度，記錄原始數據，供后期進行分析；

測量精度不受功率因數影響，當0 ≦ ∣ λ ∣ ≦1時功率精度都是±(讀數的0.015%+量程的0.01%)；

NO.4

LMG系列功率分析儀D有雙路徑架構，可實現扭矩相關的基波和全頻譜的精確分析同時進行，用于優化整體的效率。

光伏逆變器效率測試儀LMG641詳情介紹

? 10.1寸，1280100分辨率，快速讀取所有重要的菜單

? DVI/VGA輸入可用于外部顯示器或者投影儀

? 設備所有功能的實時顯示，遠程操作和數據可視化

? 全新的GUI界面，操作流暢無需思索

太陽能逆變器功率分析儀用戶界面

?內置了高容量的存儲介質，標配16G固態硬盤，可増配250G固態硬盤

? 即便是設置Z快的周期也能進行長時間的內部數據存儲。

?通過千兆以太網，RS232和選件DVI/VGA，CAN2.0A/B提供杰出的通訊能力

光伏逆變器測試儀觸摸屏特點

? 依照舊C/EN 61000-4-7標準進行諧波和間諧波測量，儀器顯示到1000次，通過指令調用到2000次

? (選件）可以輸入所有信號類型的轉速和扭矩傳感器（模擬量，頻率信號，如RS422，TTL或者HTL)

? 用于特殊應用的靈活的腳本編輯工具

? 方便的計算功率分析儀的所有衍生變量

? 電壓、電流、功率以及諧波的同時測量

? 列表或者圖形化顯示

? 信號濾波器的頻率、類型、特性都可以自由設罝

? 電流傳感器連接后自動識別及供電

? 連接方便，無設置錯誤風險

? Z大同時與7路不同頻率的信號同步

? 依照舊C/EN61000415測量閃變

? 通過接口直接獲取高分辨率的采樣值和諧波值

? 三相三線系統中將線電壓轉換成相電壓，測定每一相的有功功率

? 在單次測量中同時、不混淆地獲得窄頻帶、寬頻帶的真有效值和諧波值

? Z大1.2MS/S的高速采樣率

? 獲取真有效值的Z小更新時間是10ms

? 極其高的功率測量精度,土(測量值的0.015%+量程峰值的0.01%)

? 全動態量程連續可用，電流從500mA到32A，電壓從3mV到1000V

? 功率測量從待機功率到全負載（Z大32A)都不需要改變物理連接

? 頻率范圍從DC到10MHz

? 1~4個功率測量模塊自由配置

? 模塊可以更換

? 無間隙采樣，18位的A/D轉換器，Z快周期時間是10ms

? 不間斷地記錄測量值和完?整捕捉所有相關的事件

? 電壓和電流輸入之間的時間偏移可調節，步進小于3ns

? 低功率因數和域高頻率的測量非常精確

? 在嚴重的電磁千擾環境也能可靠地工作

? 適用于任何應用的合適模塊

? 小于90pF的特特別低的對地電容，防止來自泄漏電流的干擾

LMG641光伏逆變器效率測試儀測量通道

? 模塊A功率精度:±(測1;值的0.015%+量程峰值的0.01%).頻率Z大到10MHz

? 模塊B功率精度:±(測量值的0.05%+量程峰值的0.02%),頻率Z大到500kHz

? 模塊C功率精度:±(測量值的0.03%+量程峰值的0.01%),頻率Z大到10kHz

質保期

? 12個月的計量間隔保證了低維護成本和儀器處于Z佳可用狀態

? 德國發貨起算24個月
