光伏組件/組串EL-PL測試儀原理分析：

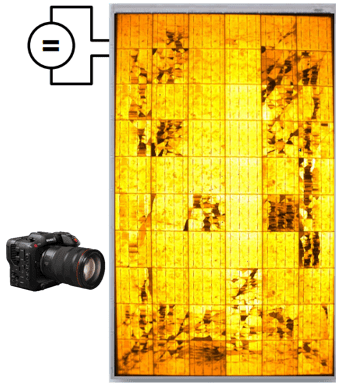

光伏組件/組串EL測試儀——測試原理

☆ EL全稱為Electroluminescence，中文翻譯為電致發光。

☆ 其原理是給光伏組件/組串施加正向偏壓，組件內部電子在價帶與導帶間躍遷導致發光，被EL相機采集并轉換成圖像。

☆ 傳統的EL測試儀需要在晚上或無光的環境中測試，一般由普通相機加濾光片改造而成。

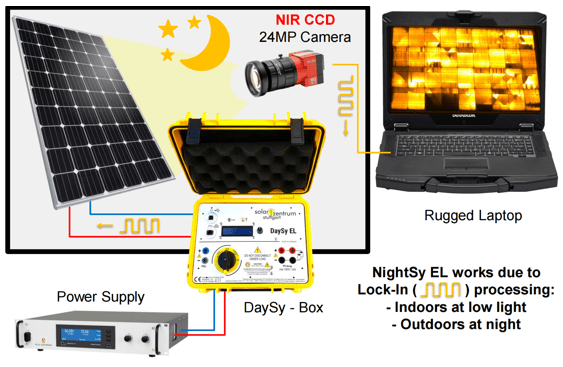

夜用EL測試儀NightSy EL——測試原理

NightSy EL采用高精度 NIR CCD相機，配合Daysy-Box脈沖鎖相技術，相比一般夜用EL可獲得更清晰的成像，更容易發現組件缺陷

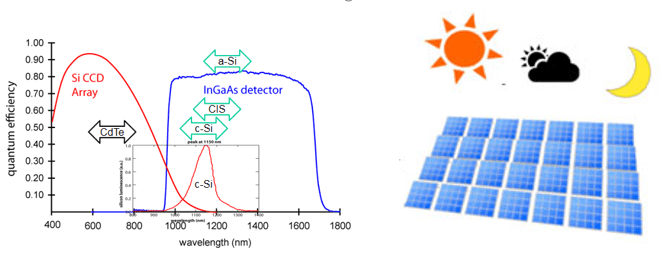

白天EL測試儀DaySy EL——測試原理

DaySy-EL采用了InGaAs SWIR相機，相比CCD相機，其在光伏電池激發的光譜范圍更靈敏，對太陽光譜不敏感，配合先進的濾波及鎖相技術，可以24小時對EL進行測試，是目前市場上已知的W一可以實現全天EL測試的設備。

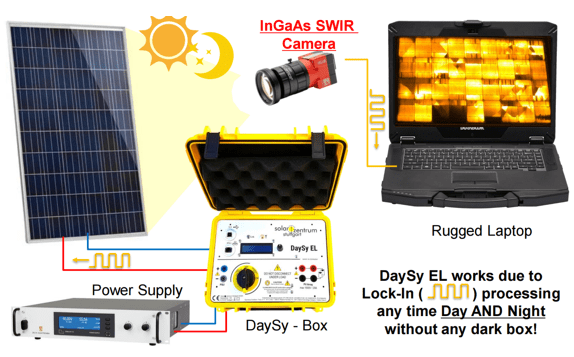

白天EL測試儀DaySy EL——測試原理

Daysy-EL測試系統主要由電源、Daysy-Box，銦鎵砷相機，圖像處理系統等構成。

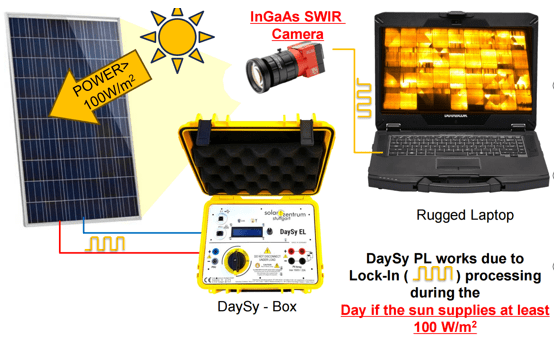

組件/組串PL測試儀Daysy PL——測試原理

Daysy PL測試儀通過光致發光原理，?使用太陽光對組件激發，?使得材料中的電子從基態躍遷到激發態，?然后在回到基態時發出熒光。?通過InGaAs SWIR相機捕捉熒光信號，?進而獲得組件缺陷信息。

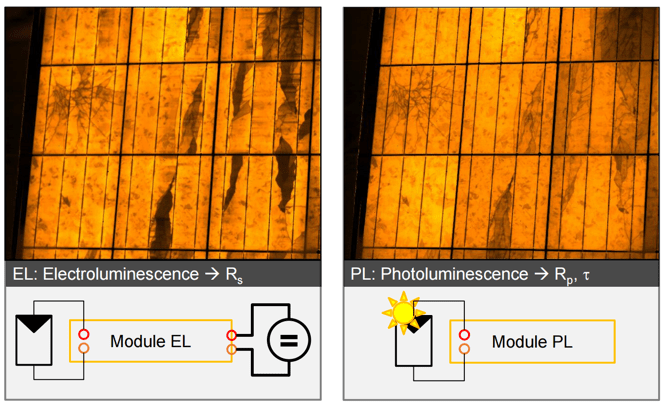

EL圖像 v.s. PL圖像
